النجمان التوأم لسبائك التيتانيوم الطبية: Ti-6Al-4V والتيتانيوم النقي تجاريًا (Cp-Ti)
Sep 07, 2026
ترك رسالة
مقدمة
لقد كانت سبائك التيتانيوم الطبية بمثابة المواد الهيكلية الأساسية لأجهزة التدخل في جراحة العظام والأسنان والقلب والأوعية الدموية لأكثر من سبعة عقود. منذ الظهور السريري لسبائك Ti-6Al-4V في جراحة استبدال مفصل الورك خلال الخمسينيات من القرن الماضي، سيطرت سبائك التيتانيوم على سوق زراعة المعادن، مدفوعة بتوافقها الحيوي الممتاز، وطبيعتها خفيفة الوزن، ومقاومتها للتآكل، فضلاً عن اعتمادها على نطاق واسع في زراعة العظام والأسنان.
ومع ذلك، مع توسع التطبيقات السريرية، ظهر سؤال محوري:كيف يمكن اختيار سبيكة التيتانيوم الأكثر ملاءمة لموقع زرع معين؟
في الممارسة السريرية، لا يعتمد نجاح عملية الزرع على التقنية الجراحية فحسب، بل يعتمد أيضًا-وربما الأهم من ذلك-على التوافق بين المادة والبيئة الفسيولوجية. تفرض مواقع الزرع المختلفة متطلبات مختلفة إلى حد كبير فيما يتعلق بالخصائص الميكانيكية، والتوافق الحيوي، والثبات-على المدى الطويل:
تحميل-المواقع الحاملة
(على سبيل المثال، مفاصل الورك والركبة)
ويجب أن تتحمل هذه الأحمال أضعاف وزن الجسم، مما يفرض متطلبات شديدة على قوة المواد، ومقاومة التعب، ومقاومة التآكل.

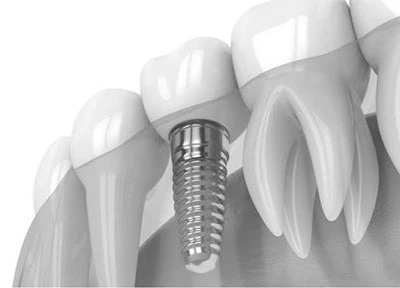

واجهات الأنسجة الرخوة-.
(على سبيل المثال، دعامات زراعة الأسنان ولوحات إصلاح الجمجمة)
وتشمل هذه الاتصال المباشر مع الغشاء المخاطي للفم أو الأنسجة الرخوة، مما يجعل السلامة البيولوجية وغياب إطلاق الأيونات-يخاطران بالخطر الرئيسي.
أدت هذه المتطلبات المميزة إلى ظهور فئتين رئيسيتين من المواد في مجال سبائك التيتانيوم الطبية: سبائك عالية القوة -Ti-6Al-4V والتيتانيوم النقي تجاريًا (cp-Ti). يقدم كل منها مزايا فريدة من حيث التكوين والأداء والتطبيق؛ فهما يشكلان معًا علاقة متكاملة ومتطورة تدعم المواد المستخدمة في زراعة العظام وزراعة الأسنان الحديثة.
فئتان رئيسيتان من مواد سبائك التيتانيوم-الطبية
1. التيتانيوم النقي تجاريًا (cp-Ti، الدرجة 1-4 / TA1-TA4)
| المعايير | أستم F67، إسو 5832-2 |
| محتوى التيتانيوم النقي | أكبر من أو يساوي 99.5% |
| الهيكل البلوري | -المرحلة (إغلاق سداسي-مكتظ) |
| قوة الشد (ميغاباسكال) | 240-550 ميجا باسكال (يزداد مع الدرجة) |
| استطالة | أكبر من أو يساوي 24% |
| لا يمكن تقويتها بالمعالجة الحرارية | لا يمكن تقويتها إلا بشكل معتدل من خلال العمل البارد |
| التوافق الحيوي ممتاز | استقرار طويل الأمد-في الواجهة مع الأنسجة الرخوة البشرية |
أداء متوازن وتطبيق واسع النطاق: تحقق الدرجة الثانية توازنًا ممتازًا بين القوة ومقاومة التآكل وقابلية التشكيل. مع ضمان التوافق الحيوي الفائق ومقاومة التآكل بواسطة سوائل الجسم، فإنه يوفر قوة أعلى من الدرجة الأولى مع الحفاظ على قابلية التشغيل الجيدة، مما يجعله مناسبًا لتصنيع العديد من المنتجات الطبية مثل زراعة الأسنان، والدبابيس الجراحية، ونوابض تنظيم ضربات القلب، والأدوات الجراحية.
الدرجة 4 لمتطلبات القوة الأعلى: على الرغم من أن الدرجة 2 هي الأكثر استخدامًا على نطاق واسع، إلا أن الدرجة 4 (TA4)-الأقوى بين درجات التيتانيوم النقي تجاريًا- يتم تحديدها عند الحاجة إلى قوة أعلى. إنها مناسبة للمكونات المعرضة لضغط أكبر، مثل تلك المستخدمة في استبدال المفاصل.
2. Ti-6Al-4V (TC4 / الصف 5 / الصف 23 ELI)
| المعايير | ASTM F1472 (قياسي) / ASTM F136 (ELI)، ISO 5832-3 |
| تكوين نموذجي | Al 5.5–6.75%، V 3.5–4.5%، توازن Ti |
| الهيكل البلوري | + النوع (ثنائي) |
| قوة الشد | 860–950 ميجا باسكال |
| استطالة | أكبر من أو يساوي 10% |
| الحرارة-قابلة للعلاج | يمكن تعديل الخواص الميكانيكية عن طريق معالجة المحلول والشيخوخة |
| اعتبارات | قد يؤدي الزرع على المدى الطويل- إلى إطلاق كميات ضئيلة من أيونات Al/V |
ملاحظة: ELI تعني الإعلان البيني المنخفض للغاية. هذه نسخة -عالية النقاء من Ti-6Al-4V مع مستويات أقل من العناصر الخلالية مثل الأكسجين والنيتروجين والكربون؛ وبالتالي، فهو يوفر صلابة فائقة ومقاومة للتعب ويستخدم بشكل خاص في التطبيقات التي تتطلب نقاءًا عاليًا للغاية للمواد، مثل الغرسات الجراحية.
نحن نقدم سبائك التيتانيوم Ti-6Al-4V ELI وTi-6Al-4V؛ من فضلك انقر على الصورة أدناه أو على النص الأزرق الذي تحته خط لمتابعة الرابط.
3. مقارنة أداء الاثنين
① التوافق الحيوي
| التيتانيوم النقي تجاريا | تي-6Al-4V | |
| الافراج عن ايون | لا يوجد إطلاق للأيونات الضارة | يطلق كميات ضئيلة من Al³⁺ وVO₂⁺ (على مقياس النانو سنويًا) |
| الحساسية | منخفضة للغاية؛ عمليا لا توجد تقارير عن الحساسية | منخفضة للغاية، على الرغم من وجود عدد قليل من حالات التحسس المعزولة |
| التوافق الحيوي | ممتاز (المعيار الذهبي لواجهة الأنسجة الرخوة) | جيد (موثوق بناءً على -التحقق السريري طويل الأمد) |
| طبقة الأكسيد السطحية | طبقة التخميل TiO₂ الأصلية | طبقة التخميل TiO₂ الأصلية (ممزوجة بـ Al₂O₃/V₂O₅) |
| القدرة على التكامل العظمي | جيد (يتطلب تحسين المعالجة السطحية) | جيد (يتطلب تحسين المعالجة السطحية) |
تجدر الإشارة إلى أن Al³⁺ يُظهر سمية عصبية محتملة في جسم الإنسان، في حين أن V²⁺/VO₂⁺ قد يؤدي إلى تفاعلات الأنسجة الضارة مثل حساسية التلامس والاستجابات الالتهابية. على الرغم من أن سلامة Ti-6Al-4V قد تم إثباتها في الممارسة السريرية، إلا أن هذا يظل مشكلة هامة تثير اهتمام الصناعة المستمر، مما يؤدي إلى تطوير مواد بديلة مثل السبائك الخالية من الفاناديوم (على سبيل المثال، Ti-6Al-7Nb وTi-13Nb-13Zr).
② المعالجة والتكاليف
| التيتانيوم النقي تجاريا | تي-6Al-4V | |
| القدرة على التصنيع | جيد | معتدل (أصعب؛ تآكل سريع للأداة) |
| القابلية للتشكيل البارد | ممتاز (الدرجات 1-2 تسمح بتكوين البرد العميق) | عادل (يتطلب تشكيل ساخن) |
| قابلية التشغيل الساخنة | جيد | جيد (يتطلب نطاق درجة حرارة يمكن التحكم فيه) |
| قابلية اللحام | ممتاز (يتطلب حماية الغاز) | جيد (يتطلب حماية الغاز) |
| تكلفة المواد الخام | منخفضة نسبيا | عالية نسبيًا (أعلى بنسبة . 30–50% تقريبًا) |
| تكلفة التصنيع | أقل (سهلة المعالجة) | أعلى (صعب المعالجة) |
| تكلفة المعالجة السطحية | معتدل | معتدل |
③ ملخص الاختلافات الرئيسية
| التيتانيوم النقي تجاريا | تي-6Al-4V | |
| قوة | ❌منخفضة نسبيًا (40-55% فقط من TC4) | ✅عالية للغاية؛ الخيار الأفضل للتطبيقات-المحملة |
| التوافق الحيوي | ✅الأكثر أمانًا على واجهة الأنسجة الرخوة-. | ❌خطر إطلاق الأيونات النادرة |
| ليونة / القابلية للتشكيل | ✅سهلة المعالجة والتشكيل | ❌صعبة المعالجة |
| أداء التعب | ❌فقير | ✅ممتاز؛ مناسب لمحمل الحمل الدوري-طويل الأمد-. |
| يكلف | ✅تكلفة عالية-فعالية | ❌ارتفاع السعر |
| تطابق معامل المرونة | ✅سفلي؛ أقرب إلى العظام | ❌أعلى قليلاً، لكنه لا يزال متفوقًا على الفولاذ المقاوم للصدأ |
| ارتداء المقاومة | ❌ضعيف (كلاهما يتطلب معالجة سطحية) | ❌ضعيف (كلاهما يتطلب معالجة سطحية) |
التيتانيوم النقي تجاريا
يعطي الأولوية للتوافق الحيوي قبل كل شيء. محتوى التيتانيوم الذي يزيد عن أو يساوي 99.5% يشير إلى الغياب التام تقريبًا-لعناصر السبائك الضارة؛ تظل طبقة أكسيد TiO₂ المتكونة تلقائيًا على سطحها مستقرة للغاية في سوائل الجسم، مع إطلاق أيون ضئيل. وهذا يجعله الخيار الأكثر تحفظًا وأمانًا للاتصال المباشر بالأنسجة الرخوة البشرية.
المقايضة-واضحة: القوة المحدودة. المعادن النقية بطبيعتها أقل قوة من السبائك. ومع ذلك، فإن معامل المرونة السفلي الخاص بها يتطابق بشكل أوثق مع معامل المرونة في العظام، كما تساعد قوتها المعتدلة على تجنب الحماية من الإجهاد، في حين أن ليونتها الممتازة تسهل التصنيع في أشكال معقدة مثل ألواح وشبكات العظام.
تي-6Al-4V

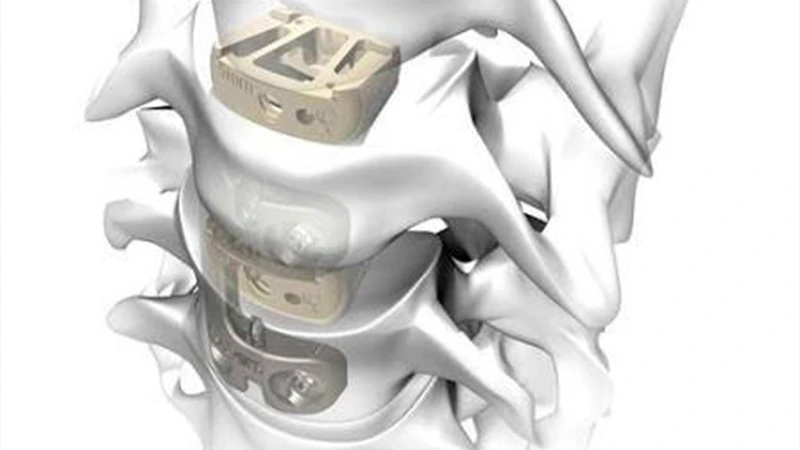

تؤدي إضافة الألومنيوم (-المثبت) والفاناديوم (المثبت -) إلى إنشاء + بنية مجهرية ثنائية الطور-، مما يؤدي إلى تعزيز قوة الشد بشكل كبير من حوالي 485 ميجا باسكال (للتيتانيوم النقي) إلى حوالي 950 ميجا باسكال-بزيادة 100% تقريبًا. وقد أدى هذا إلى فتح الباب أمام تطبيقات في مجال الغرسات الحاملة للحمل-مثل المفاصل الصناعية، وأقفاص دمج العمود الفقري، والمسامير العظمية الكبيرة.
والمقايضة-تتمثل في أن تضمين الألومنيوم والفاناديوم يؤدي حتمًا إلى خطر إطلاق أيونات ضئيلة؛ في حين أن هذا الخطر منخفض جدًا إحصائيًا في البيئات السريرية، فمن منظور نقاء تصميم المواد، فإن السبيكة ليست في الواقع "نظيفة" مثل التيتانيوم النقي.
هناك تمييز واضح في التطبيق السريري لهاتين المادتين:
إذا كان موقع الزرع يجب أن يتحمل الأحمال الميكانيكية العالية (على سبيل المثال، مفاصل الورك والركبة، أو زراعة العمود الفقري، أو إصلاح عيوب العظام الكبيرة) → اختر Ti-6Al-4V. يفتقر التيتانيوم النقي إلى القوة اللازمة لدعم وزن الجسم والأحمال الديناميكية؛ استخدامه في مثل هذه الحالات قد يؤدي إلى خطر الكسر أو الارتخاء.
إذا كانت الزرعة تتصل مباشرة بالأنسجة الرخوة ولا تحتاج إلى تحمل أحمال عالية (على سبيل المثال، دعامات الأسنان، أو لوحات إصلاح الجمجمة، أو أغلفة جهاز تنظيم ضربات القلب، أو زراعة الأذن) ← اختر التيتانيوم النقي تجاريًا. يشكل إطلاق أيونات الألومنيوم والفاناديوم من Ti-6Al-4V خطرًا غير ضروري في هذه التطبيقات، مما يجعل "النقاء المطلق" للتيتانيوم النقي هو الخيار الأمثل.
إذا كان يجب على الغرسة موازنة المتطلبات في كل من واجهة الأنسجة والواجهة الميكانيكية (على سبيل المثال، جذر الزرع الذي يتطلب قوة بينما تتطلب الدعامة توافق الأنسجة الرخوة) → استخدم مزيجًا من الاثنين معًا. يعد استخدام مواد مختلفة لأجزاء مختلفة من نفس الزرعة ممارسة شائعة في التصميم الحديث لجراحة العظام وزراعة الأسنان.
مكمل وليس بديل
إن "تقسيم العمل" هذا ليس مجرد استنتاج نظري ولكنه إجماع مستمد من عقود من الممارسة السريرية، مدعومًا ببيانات متابعة قوية-طويلة الأمد-:
موثوقية التيتانيوم النقي تجاريًا: كشفت دراسة متابعة طويلة الأمد- أجريت على 2,180 زراعة أسنان من التيتانيوم النقي عن معدل بقاء تراكمي للزرعة يبلغ 95.4% خلال فترة مراقبة تبلغ 18-عامًا، مما يدل على موثوقيتها على المدى الطويل-في واجهة الأنسجة الرخوة.
موثوقية Ti-6Al-4V: في 3 ديسمبر 2012، نشر فريق بحث من قسم جراحة العظام في جامعة فيينا الطبية/مستشفى فيينا العام أول دراسة مدتها 20-عامًا حول متانة مفصل الورك الاصطناعي Zweymüller، الذي تم تطويره في أواخر السبعينيات. أظهرت النتائج أن جذع هذا الطرف الاصطناعي-الذي تم تسميته على اسم أستاذ جراحة العظام في المستشفى والذي تم استخدامه لأكثر من 30 عامًا - يظل فعالاً لمدة عقدين من الزمن على الأقل، مما يثبت متانته على المدى الطويل في التطبيقات الحاملة.
(المصدر: https://www.meduniwien.ac.at/web/en/about-us/news/detailsite/zweymueller-الورك-الطرف الاصطناعي-تم تطويره-في-في-ميدوني-فيينا-يدوم-أكثر من 20 عامًا/)
لقد قدمت كلتا المادتين أداءً-تم اختباره عبر الزمن في "المجالات" الخاصة بكل منهما، مما يمثل أقوى دليل على علاقتهما التكاملية-وليست العلاقة-البديلة.
(ملاحظة: الجذع الفخذي من النوع -Zweymüller هو جذع اصطناعي للورك غير مثبت (مثبت بيولوجيًا) تم تصميمه في أواخر السبعينيات من قبل جراح العظام النمساوي البروفيسور كارل زويمولر. ويعتبر أحد أكثر التصميمات نجاحًا وكلاسيكية في تقويم مفاصل الورك الكلي الحديث ويستخدم على نطاق واسع في الممارسة السريرية.)
مزيج قوي
ومن الجدير بالذكر أيضًا أن تصميم الغرسة الحديث قد تجاوز عقلية "الاختيار الثنائي"، بدلاً من استكشاف الأساليب التي تجمع بين مادتين داخل زرعة واحدة:
زراعة الأسنان: يتم استخدام Ti-6Al-4V للجذر (القسم داخل العظم) لضمان الاستقرار الأولي الكافي، بينما يتم استخدام التيتانيوم النقي تجاريًا للدعامة (القسم عبر اللثة) لضمان التوافق الحيوي في واجهة الأنسجة الرخوة.
مفاصل الورك الاصطناعية: يتم استخدام Ti-6Al-4V لجذع الفخذ لتوفير قوة عالية، في حين يستخدم سطح أو طلاء رأس الفخذ التيتانيوم النقي أو المواد النشطة بيولوجيًا لتحسين واجهة الاحتكاك.
ويمثل هذا الاستفادة الدقيقة من نقاط القوة الخاصة بكلتا المادتين ويشير إلى الطريق نحو مستقبل تصميم الغرسات. إن التمييز بين التيتانيوم النقي تجاريًا وTi-6Al-4V ليس مسألة جودة أعلى مقابل جودة أقل، بل هو اختيار يعتمد على الملاءمة الخاصة بالتطبيق؛ معًا، يشكلون نظامًا شاملاً من مواد الزرع الطبية.
إخلاء المسؤولية: تمثل البيانات الواردة في هذا المستند قيمًا نموذجية أو نطاقات مرجعية ويتم توفيرها لأغراض إعلامية فقط. يتم تحديد الأداء الفعلي من خلال شهادة جودة المواد والبيانات المقاسة. توصيات اختيار المواد هي للإشارة فقط؛ يرجى استشارة مورد المواد أو مهندس محترف لاختيارات محددة.
